ООО
«Трайт» совместно с ООО «АСУ» выполнили разработку
программно-технического комплекса управления
паровым котлом КЕ-25-24, работающем на лузге, котельной
ООО «Товарное хозяйство», г. Маркс Саратовской области. В феврале
2015 года произведены
пуско-наладочные работы и сдача системы в эксплуатацию. АСУТП
производственной котельной реализована на базе программируемого
контроллера КР-500.
ООО "Товарное Хозяйство" – динамично развивающееся предприятие, имеющее более чем 20-летнюю историю на рынке производителей подсолнечного масла в России. На предприятии реализован полный цикл переработки, от выращивания подсолнечника до бутилирования подсолнечного масла. Своей продукцией фирма известна в большинстве регионов России, странах СНГ и дальнего зарубежья.
Котельная предприятия бесперебойно обеспечивает тепловой энергией, горячей водой и паром производственные мощности предприятия.
Разработанная АСУ ТП позволяет достоверно и бесперебойно получать информацию о состоянии технологического процесса, обеспечивает надежную и безопасную работу оборудования как в ручном, так и в автоматическом режиме управления.

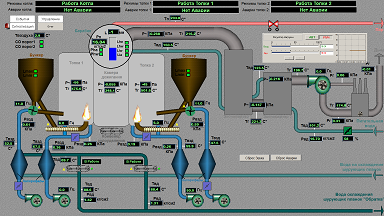

Верхний уровень реализован в виде двух
автоматизированных рабочих мест оператора котла. SCADA-система,
установленная на компьютере оператора и графическая панель Weintek,
установленная на двери шкафа, позволяют выполнять управление
технологическими агрегатами, пуск и останов технологического
оборудования. АРМ обеспечивают прием и исполнение команд
технолога-оператора, индикацию значений прямых и косвенных
параметров, выдачу значений параметров и различных сообщений,
отображение состояния аварийной, предупредительной и рабочей
сигнализации.

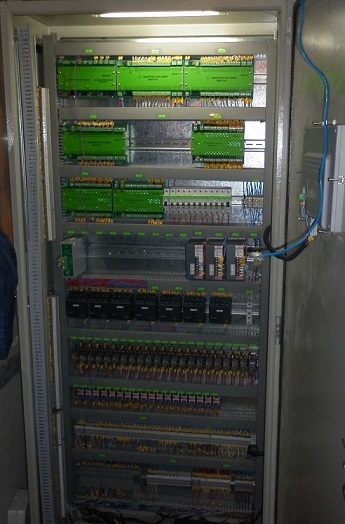

Нижний уровень реализован на базе программируемого логического контроллера (ПЛК) КР-500. Связь верхнего и нижнего уровней осуществляется по интерфейсу RS-485 с использованием протокола Modbus RTU.
Котел КЕ-25-24 состоит из двух топочных камер. Технологическая программа контроллера обеспечивает синхронную работу обеих топочных камер с возможностью выхода их по одной из работы или перевода в режим ручного управления и ввода работу.
При автоматическом регулировании работы системы топливоподачи для каждой топочной камеры выполняются необходимые условия:
- шнековый питатель реторной топки работает с частотой, заданной режимной картой;
- шлюзовой питатель работает с частотой, заданной режимной картой;
- при увеличении нагрузки топочной камеры, пропорционально (по режимной карте), увеличивается производительность шлюзового питателя;
- расход воздуха на эжектор топливоподачи
регулируется шибером с электроприводом в соответствии с режимной
картой.
Регулирование нагрузки котла происходит автоматически по теплоте с поддержанием рабочего давления в зависимости от изменения давления и расхода пара.
Таким образом, внедренная АСУ ТП обеспечивает:
- подготовку к пуску, пуск и работу котлоагрегата в автоматизированном режиме;
- исполнение режима планового останова котлоагрегата в автоматизированном режиме и режима экстренного останова котлоагрегата в случае возникновения аварийной ситуации;
- управление котлоагрегатом сменным оперативным персоналом с автоматизированных рабочих мест;
- отображение технологических процессов и состояния оборудования с обеспечением управления в режиме реального времени;
- регистрацию информации о значениях всех необходимых технологических параметров котлоагрегата, вспомогательного оборудования и событиях системы, включая управление;
- отключение котлоагрегата при аварийном отклонении значений технологических параметров и возникновении внештатных ситуаций.
Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, достоверной и своевременной информацией о работе котлоагрегата, повысить надежность и эффективность управления технологическим процессом.
