Завершены работы по внедрению АСУ ТП двух водогрейных котлов ПТВМ-30, водогрейного котла КВГМ-50, вспомогательного оборудования и системы химводоподготовки котельной квартала 317 Краснооктябрьского района г. Волгоград

Предприятием ООО «Трайт» (г. Чебоксары) в 2019 году была внедрена АСУ ТП двух водогрейных котлов ПТВМ-30, водогрейного котла КВГМ-50, вспомогательного оборудования и системы химводоподготовки котельной ООО «Концессии теплоснабжения», квартала 317 Краснооктябрьского района г. Волгоград.

В 2016 году заключено концессионное соглашение между администрацией города Волгограда, Муниципальным унитарным предприятием «Волгоградское коммунальное хозяйство» и ООО «Концессии теплоснабжения» в отношении системы централизованного теплоснабжения и горячего водоснабжения, находящейся в собственности муниципального образования городской округ город-герой Волгоград. Концессионер ООО «Концессии теплоснабжения» обеспечивает реконструкцию и ввод в эксплуатацию систем теплоснабжения и горячего водоснабжения. Для реализации проекта ООО «Концессии теплоснабжения» привлекает специалистов с необходимыми компетенциями и опытом модернизации коммунальной инфраструктуры в Волгограде.

В качестве генподрядчика для выполнения работ по техперевооружению котельной квартала 317 была выбрана фирма ООО «Теплоимпорт-ЮГ», а поставщиком оборудования для автоматизации и проведения пусконаладочных работ АСУ ТП была выбрана фирма ООО «Трайт» (г. Чебоксары). ООО «Трайт» в соответствии с техническим заданием осуществило разработку, изготовление и поставку шкафов управления технологическим оборудованием котельной, провело пусконаладочные работы.

Котельная квартала 317 Краснооктябрьского района г. Волгоград включает в себя два шестигорелочных водогрейных котла ПТВМ-30 мощностью 30 Гкал каждый, один двухгорелочный водогрейный котел КВГМ-50 мощностью 50 Гкал, сетевые, рециркуляционные, подпиточные и повысительные насосы, электрифицированные задвижки, вакуумную деаэраторную установку, установку приготовления солевого раствора, четыре натрий-катионитовых фильтра с электрифицированными затворами, теплообменники, дозаторы реагентов, стенд химического контроля качества воды и прочее технологическое оборудование.

Управление оборудованием котельной осуществляется автоматизированной системой управления (АСУТП), которая обеспечивает:

- автоматизированный пуск котлов, запуск в работу насосов и групп технологического оборудования с участием оперативного персонала;

- автоматическое регулирование параметров технологических процессов;

- защиту оборудования при отклонениях от штатных режимов работы и в предаварийных ситуациях;

- останов котлов, насосов или отдельных групп технологического оборудования по команде оператора или автоматически действием противоаварийных защит.

Нижний уровень автоматизированной системы реализован с использованием шкафов управления ШУ-ПТВМ-30, ШУ-КВГМ-50, ШУ-ВО и ШУ-ХВО производства ООО "Трайт" на базе промышленного резервированного контроллера КР-500. А также силовых шкафов, имеющих в своем составе частотные преобразователи фирмы Danfoss различных мощностей от 15 до 315 кВт, коммутационное и защитное оборудование фирмы Schneider Electric. Шкафы управления располагаются в непосредственной близости от технологического оборудования. Для сбора информации о состоянии оборудования и параметров технологического процесса в системе автоматизированного управления используются датчики и устройства фирмы Danfoss.

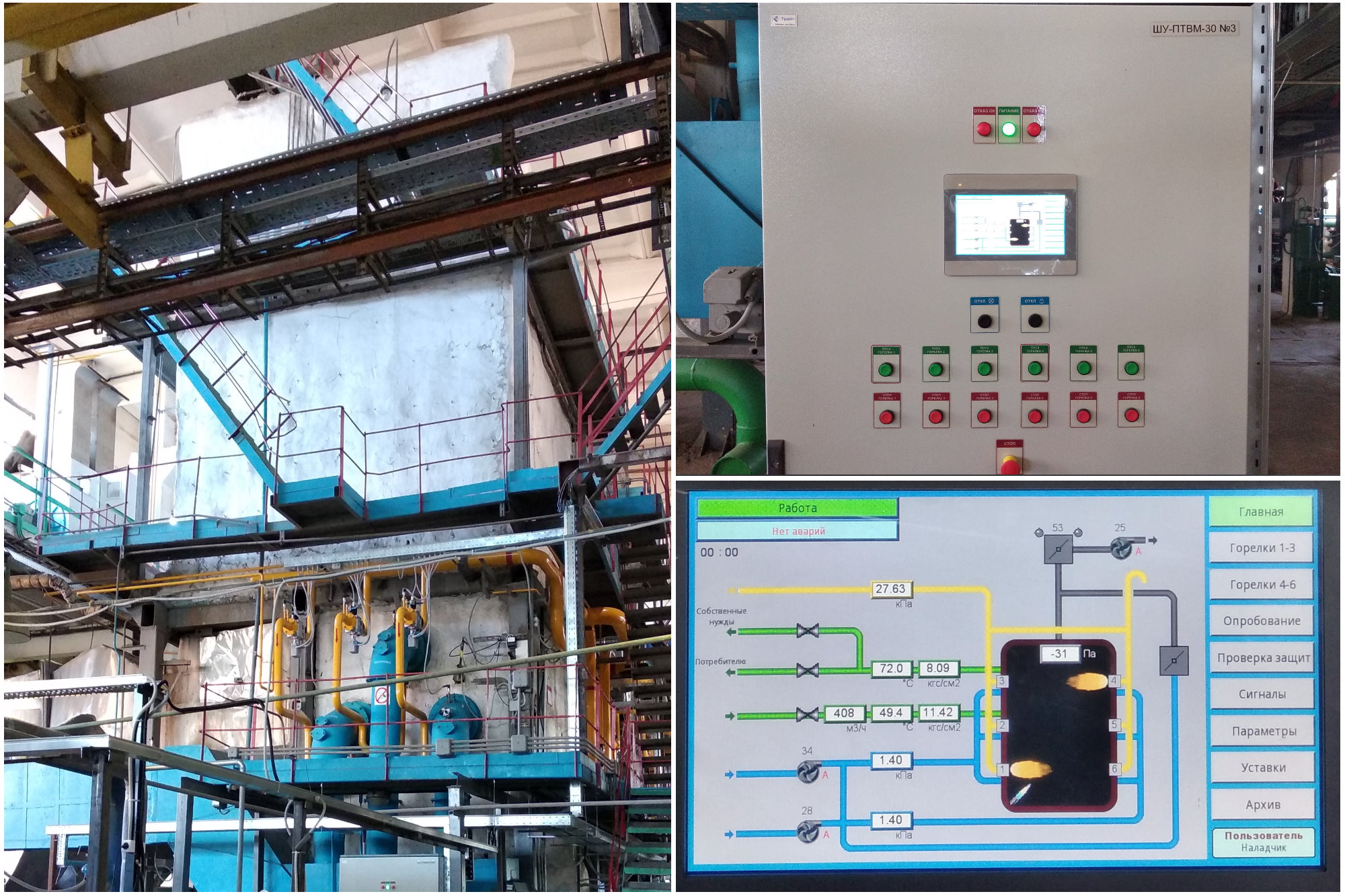

Шкаф управления ШУ-ПТВМ-30 предназначен для автоматического управления шестигорелочными водогрейным котлом ПТВМ-30, работающим на газе. Алгоритм работы шкафа ориентирован на применение газовых клапанов производства СП «Термобрест». Для оперативного управления технологическим процессом на передней двери шкафа установлены операторская панель Weintek MT8102iE, кнопки пуска и останова горелок котла, кнопки сброса первопричины срабатывания защиты, кнопка отключения светозвуковой сигнализации и кнопка СТОП всего котла.

Шкаф ШУ-ПТВМ-30 совместно с датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

- автоматический розжиг и останов растопочных и рабочих горелок котла (каждая горелка отдельно);

- противоаварийная защита, обеспечивающая автоматический останов котла или горелок при возникновении предаварийных ситуаций;

- запоминание первопричины срабатывания противоаварийной защиты и блокировка пуска котла в аварийных ситуациях;

- автоматическое регулирование разрежения в топке котла, соотношения "газ-воздух";

- отображение на экране операторской панели, расположенной на передней двери шкафа, значений технологических параметров котла в технических единицах, изменение режимов работы автоматических регуляторов;

- автоматическое в соответствии с заданными алгоритмами или дистанционное управление (в режиме «Опробования») исполнительными устройствами котла.

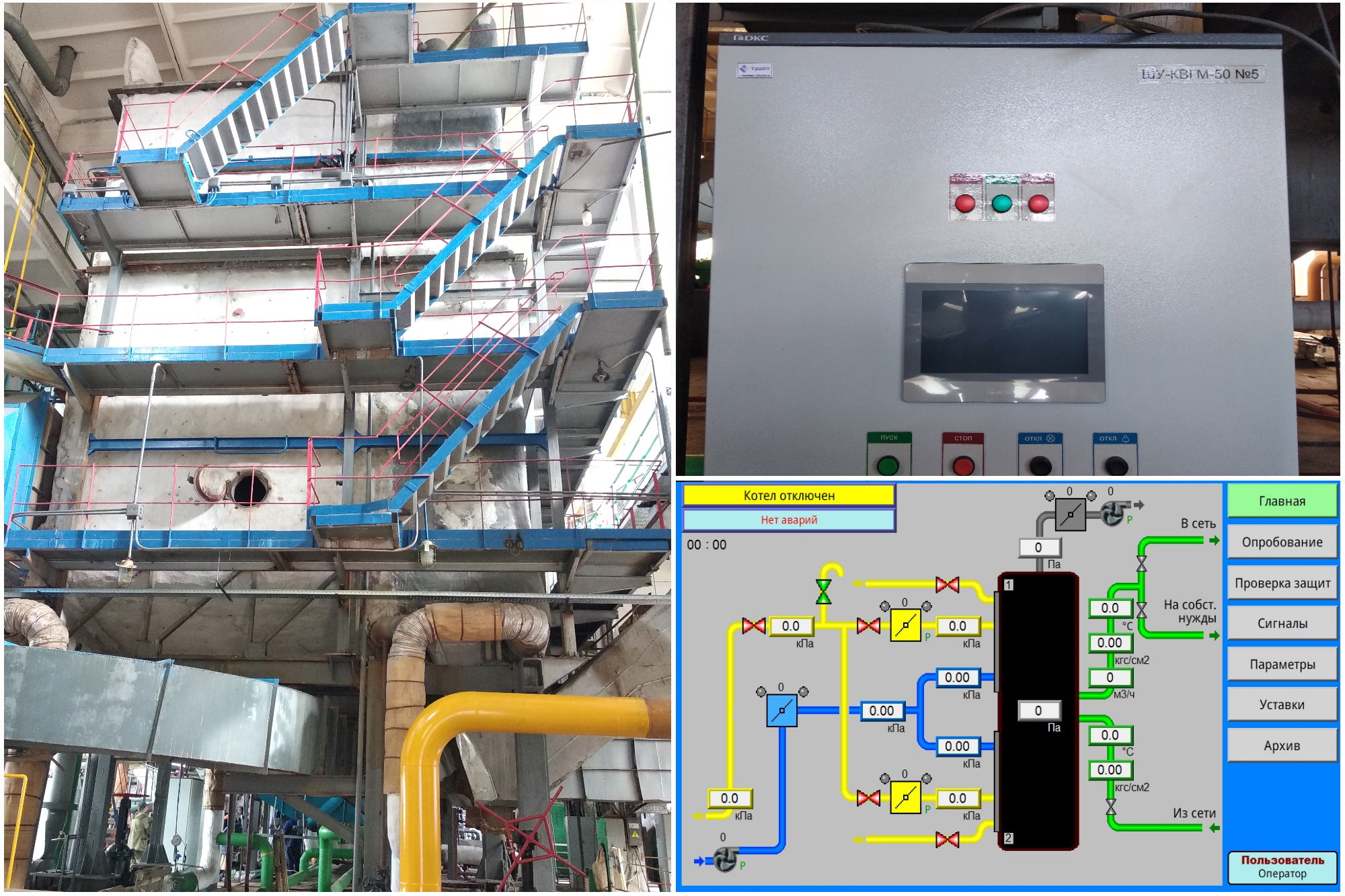

Шкаф управления ШУ-КВГМ-50 предназначен для автоматического управления двухгорелочным водогрейным котлом КВГМ-50, работающим на газе. Алгоритм работы шкафа ориентирован на применение газовых клапанов производства СП «Термобрест». Для оперативного управления технологическим процессом на передней двери шкафа установлены операторская панель Weintek MT8102iE, кнопки пуска и останова котла, кнопки сброса первопричины срабатывания защиты, кнопка отключения светозвуковой сигнализации.

Шкаф ШУ-КВГМ-50 совместно с датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

- автоматический розжиг и останов котла (последовательно обе горелки);

- противоаварийная защита, обеспечивающая автоматический останов котла или горелок при возникновении предаварийных ситуаций;

- запоминание первопричины срабатывания противоаварийной защиты и блокировка пуска котла в аварийных ситуациях;

- автоматическое регулирование разрежения в топке котла, соотношения "газ-воздух";

- отображение на экране операторской панели, расположенной на передней двери шкафа, значений технологических параметров котла в технических единицах, изменение режимов работы автоматических регуляторов;

- автоматическое в соответствии с заданными алгоритмами или дистанционное управление (в режиме «Опробования») исполнительными устройствами котла.

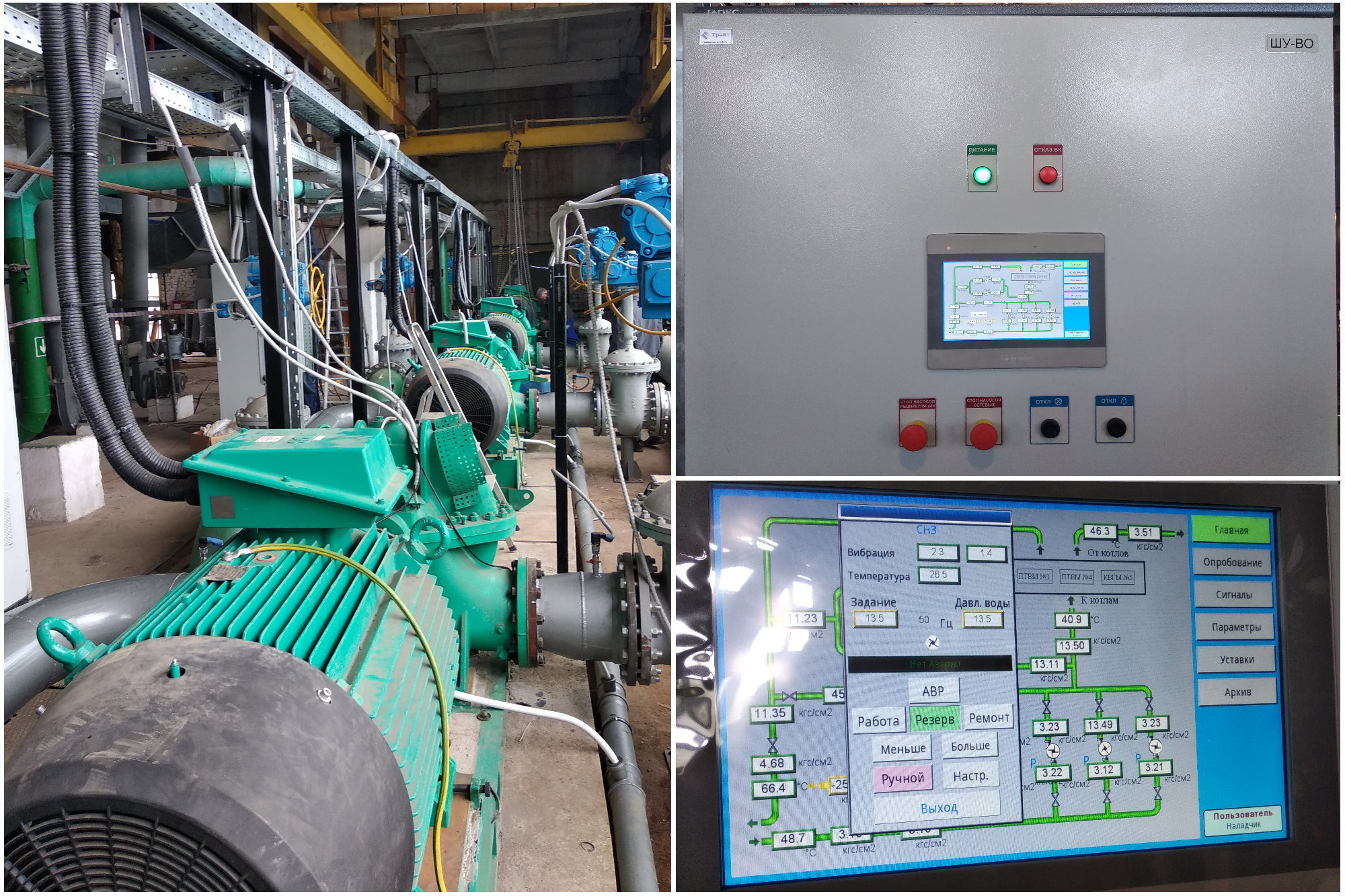

Шкаф управления ШУ-ВО предназначен для автоматического управления сетевыми и рециркуляционными насосами, электрифицированными задвижками на входе и выходе насосов, газовым клапаном на входе в котельную. Для оперативного управления технологическими процессами на передней двери шкафа установлены операторская панель Weintek MT8102iE, кнопки останова насосов, кнопки сброса первопричины срабатывания противоаварийной защиты, кнопка отключения светозвуковой сигнализации.

Шкаф ШУ-ВО совместно с датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

- включение-отключение исполнительных устройств оператором;

- автоматический пуск и останов насосов, по команде оператора;

- противоаварийные защиты, обеспечивающие автоматический останов насосов при возникновении предаварийных ситуаций;

- противоаварийная защита, обеспечивающая автоматический останов котельной при превышении СН или СО;

- запоминание первопричины срабатывания аварийной защиты и блокировка пуска оборудования в аварийных ситуациях;

- автоматическое регулирование давления за сетевыми насосами;

- отображение на экране операторской панели, расположенной на передней двери шкафа, значений технологических параметров в технических единицах, изменение режимов работы автоматических регуляторов и настраиваемых параметров работы технологического оборудования;

- автоматическое в соответствии с заданными алгоритмами или дистанционное управление с панели оператора (в режиме «Опробования») всеми исполнительными устройствами.

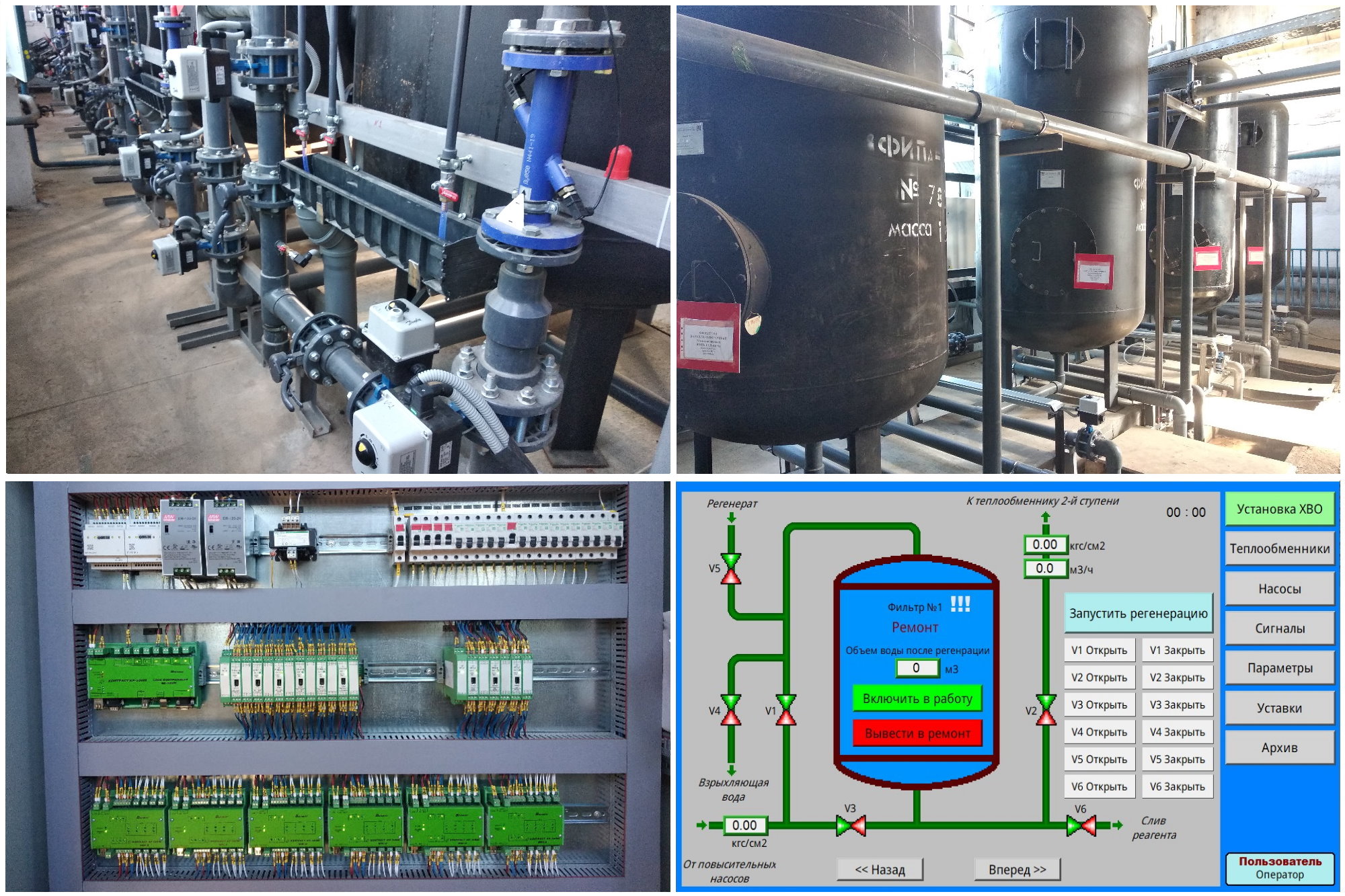

Шкаф управления ШУ-ХВО предназначен для автоматического управления повысительными и подпиточными насосами, теплообменниками, электрифицированными затворами четырех натрий-катионитовых фильтров и прочим оборудованием химводоочистки котельной. Для оперативного управления технологическими процессами на передней двери шкафа установлены операторская панель Weintek MT8102iE, кнопки останова насосов, кнопки сброса первопричины срабатывания противоаварийной защиты, кнопка отключения светозвуковой сигнализации.

Шкаф ШУ-ХВО совместно с датчиками и исполнительными устройствами обеспечивает выполнение следующих функций:

- автоматическое регулирование температуры воды за теплообменниками;

- автоматическое регулирование давления воды за повысительными и подпиточными насосами путем изменения частоты их вращения посредством частотных приводов, а также включением/отключением резервных насосов;

- автоматическое переключение повысительных и подпиточных насосов по наработке (моточасам) для обеспечения равномерного износа оборудования;

- противоаварийные защиты, обеспечивающие автоматический останов насосов при возникновении предаварийных ситуаций;

- пуск цикла регенерации натрий-катионитовых фильтров вручную оператором, автоматически по сигналу от стенда химического контроля качества воды при повышении жесткости либо автоматически по достижению накопленного расхода очищенной воды нормативной уставки по каждому фильтру;

- автоматическое каскадное включение и отключение натрий-катионитовых фильтров в работу в зависимости от расхода очищенной воды на котельную;

- противоаварийные защиты, обеспечивающие автоматическое отключение фильтров при невыполнении команд открытия/закрытия затворов фильтров;

- отображение на экране операторской панели, расположенной на передней двери шкафа, значений технологических параметров в технических единицах, изменение режимов работы автоматических регуляторов и настраиваемых параметров работы технологического оборудования;

- автоматическое в соответствии с заданными алгоритмами или дистанционное управление с панели оператора (в режиме «Опробования») всеми исполнительными устройствами.

В результате выполненных работ по техническому перевооружению, внедрению современного оборудования и средств автоматического управления улучшились технико-экономические показатели работы котельной, увеличилась надежность и безопасность эксплуатации оборудования. Внедрение интуитивно понятного и наглядного интерфейса управления технологическим оборудованием повысило оперативность и эффективность управления. Котельная в непрерывном режиме и в полном объеме обеспечивает теплоносителем с требуемыми характеристиками всех потребителей района в течение всего отопительного периода. Работы специалистами ООО "Трайт" проведены качественно, в заявленные сроки, на высоком профессиональном уровне.
